数字三维电子沙盘模型制作案例：

一、项目背景

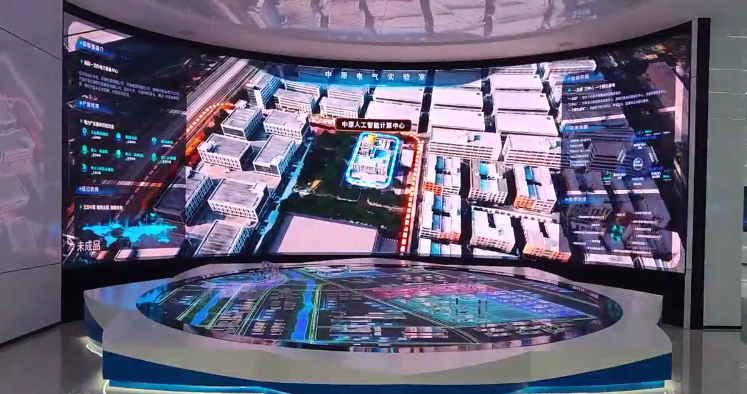

本项目为xx实验室定制开发的数字三维电子沙盘，旨在通过实体模型与多屏联动数字影像的深度融合，直观呈现实验室的园区布局、科研设施分布及未来发展规划。模型需与背景巨幕实现空间坐标精准对位，确保实体与虚拟信息同步展示，还原度目标设定为90%以上，既要体现科研机构的严谨性，又要通过光影与动态效果增强科技感。

二、制作工艺

1. 数据处理与结构设计

• 接收实验室提供的CAD总平图及重点建筑的3D模型，技术人员对数据进行“模型减面”与“结构优化”，剔除无法在微缩比例下呈现的细碎构件，同时保留建筑特征轮廓。

• 针对复杂的科研建筑群，采用分层堆叠工艺，将建筑立面拆解为底层基座、标准层和顶层构筑物三部分，分别进行精雕数据编程。

2. 核心材料与成型

• 主体建筑选用高透光率的进口亚克力板材，而非普通树脂，以保证通透度和抗黄变能力。

• 使用高精度CNC机床对建筑主体进行三维立体雕刻，确保墙面平整度误差小于0.1mm。对于窗户洞口等细节，采用激光精密切割，实现“无崩边、无熔渣”的干净切口。

• 针对异形公共建筑，采用热弯成型工艺，由工匠手工辅助加热并定型，随后进行多道抛光处理，达到镜面效果。

3. 工业设施与地表制作

• 实验室的精密设备、管网等精细构件，均采用3D打印技术制作。打印完成后，需进行支撑去除、二次固化和精细修整。

• 底盘采用多层复合板加固，表面铺设高密度板。通过UV打印技术直接在板面上打印出园区的道路网络、绿化斑块和标线，色彩还原度极高，无需后期手绘上色。

三、后期处理与上色

1. 水晶体块的表面处理

• 雕刻完成的亚克力建筑需经过粗磨、细磨、抛光三道工序，消除刀纹，使其如玻璃般晶莹。随后在表面覆上一层防眩光膜，减少投影光线的反射干扰。

• 对于金属质感的科研设备，采用金属漆手工喷涂，通过多层叠加和干扫技法，营造出工业设备的做旧质感与机械细节。

2. 灯光与投影集成

• 底部预埋暖白色LED灯带，均匀照亮建筑群与道路，模拟夜间科研园区的灯光氛围。

• 针对重点实验室和核心设备单独设置射灯，突出关键节点；管网系统采用彩色LED灯带埋设于道路下方，通过控制器实现“数据流动”动态效果。

• 投影仪安装于模型正上方，通过专业软件进行投影校正，确保投影内容与实体模型精准套合，无畸变或偏移。

四、材料选择

• 主体骨架采用轻质木工板，便于雕刻地形，表面覆盖石膏，塑形性好、硬度适中。

• 高层建筑使用光敏树脂，3D打印精度高、表面光滑；低层建筑采用ABS板，易切割、成本适中。

• 水系区域涂刷蓝色透光漆，底部预埋蓝色LED灯带，模拟水面反光与流动感；绿地部分采用植绒材料或仿真草皮，通过不同深浅绿色区分植被类型。
