一、项目背景

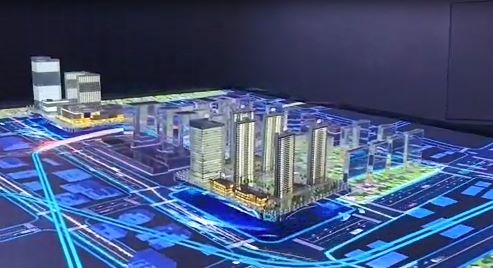

本次电子沙盘模型服务于城市规划展示厅，旨在通过实体建筑模型与数字投影的深度融合，直观呈现城市新区的建设布局、交通网络及功能分区。模型需精准还原城市地形、建筑群落、道路系统及水系分布，并与投影内容实现空间坐标对位，确保展示逻辑一致，还原度目标设定为90%以上。
二、制作工艺
1. 底图处理与数据转换制作前，需将城市规划数字地图（含地形、道路、建筑、水系等图层）转换为CAD平面图，按1:1比例缩放，明确各要素的位置与高程。特别针对重点建筑群（如高层住宅、商业中心）进行坐标标注，确保模型与投影地图的对应关系。
2. 地形基底制作
3. 建筑与地物元素制作
高层建筑群：主体建筑（如高层住宅、写字楼）使用3D打印技术制作，材质为光敏树脂，表面打磨后涂装；细节处用蚀刻片添加门窗、阳台等纹理。
低层建筑与设施：采用ABS板切割雕刻，通过不同深浅灰色区分建筑功能（如商业、住宅、公共设施）。
道路网络：主干道用灰色亚克力板切割贴面，表面丝印车道线；次级道路采用灰色腻子刮涂，模拟沥青质感。
4. 灯光与投影集成
基础照明：底部预埋暖白色LED灯带，均匀照亮建筑群与道路，模拟夜间城市灯光。
重点照明：针对地标建筑（如摩天大楼、会展中心）单独设置射灯，突出关键节点；交通路网采用彩色LED灯带埋设于道路下方，通过控制器实现“车流动态”效果。
投影校正：投影仪安装于模型正上方，通过专业软件进行投影校正，确保投影内容与实体模型精准套合，无畸变或偏移。
三、材料选择
结构材料：主体骨架采用轻质木工板（便于雕刻地形），表面覆盖石膏（塑形性好、硬度适中）。
建筑材质：高层建筑使用光敏树脂（3D打印精度高、表面光滑），低层建筑采用ABS板（易切割、成本适中）。
道路材质：主干道使用灰色亚克力板（耐磨、光泽度高），次级道路使用灰色腻子（模拟真实沥青质感）。
水系材质：采用蓝色透光漆+蓝色LED灯带，模拟水面反光与流动感。
四、后期处理与上色
建筑表面处理：3D打印建筑需进行支撑去除、二次固化和精细修整，随后进行多道抛光处理，消除刀纹，使其表面光滑如镜。涂装时，采用喷笔进行渐变上色，模拟玻璃幕墙的反光效果。
地表处理：底盘采用多层复合板加固，表面铺设高密度板。通过UV打印技术直接在板面上打印出园区的道路网络、绿化斑块和停车位标线，色彩还原度极高，无需后期手绘上色。
灯光调试：灯光控制系统与投影内容联动，确保投影点击某区域时，模型对应位置灯光同步高亮，增强互动体验。
五、总结
本案例通过精细的制作工艺、合理的材料选择和专业的后期处理，成功实现了城市建筑实体模型与电子沙盘的完美融合，不仅还原了城市规划的细节，还通过光影效果提升了展示的科技感和互动性，满足了客户对高还原度和高端展示效果的需求。
